プリンタパーツ ダンパー
※写真は通常タイプのダンパーと楕円フィルタダンパー250

べた印刷には楕円フィルタダンパーです!
インクが早く通過でき、インク詰まり対策になります!
ミニ解説 ※正確には、これはインク詰まりではなく、べた印刷での
大量インク消費時に、インクがフィルターを通過する流速の関係で
ダンパー内のインク供給が追いつかなくなり、インクが一時的に
とぎれてしまう現象です。楕円フィルタダンパー を使うと この現象
が起きにくくなります。

なお、印刷量にもよりますが、3ヶ月〜半年に1回のダンパー交換
または洗浄を推奨します。
1.標準・円形フィルタダンパー  税込¥1,760(税抜¥1,600) メーカー純正品同様の円形フィルターがついたダンパーです。
   種類 / 適応プリンタ   備 考
Roland FJ50/52、ミマキJV2、
武藤 RJ6100用
上部インク入り口の直径が小さいもの
Roland FJ500/600のCMY用
EPSON PM-7000C/PM-9000C用
上部インク入り口の直径が大きいもの
Roland FJ500/600のK用、Roland
FJ540/SJ500/740/745、SP300/
300V/VS、武藤 RJ8000
ミマキJV4、TX2、DS-1600用
上部インク入り口と、下出口側
 Oリング直径が大きいもの
2.大口径・楕円フィルタダンパー250 税込¥2,200(税抜¥2,000)  べた印刷に必要とされるインク流速に追随するよう、メーカー    純正品の円形フィルター部を大きくしたダンパーです。フィルタ    形状は円でなく、楕円になります。
   種類 / 適応プリンタ   備 考
Roland FJ500/600のK用、Roland
FJ540/SJ500/740/745、SP300/300V
/VS、ミマキJV4、TXシリーズ、DS-1600
武藤 RJ8000用、EPSON PM-9000C/
PM-7000C用
上部インク入り口と、下出口側
Oリング直径が大きいもの
3.大口径・楕円フィルタダンパー450 税込¥3,960(税抜¥3,600)
プリンタパーツ ダンパー
 べた印刷に必要とされるインク流速に追随するよう、メーカー    純正品の円形フィルター部を大きくしたダンパーです。フィルタ    形状は円でなく、楕円になります。
   種類 / 適応プリンタ   備 考
Roland SJ1000、SJ1045、XJ-740/640/540
ミマキJV3 250SP、武藤ラミレスECO
等用
上部インク入り口と、下出口側
Oリング直径が大きいもの。
他のダンパーと違い、外形が
縦に長い。
ミニ解説: ヘッド欠け(インク詰まり)軽減テク ダンパー内洗浄と液面高さ変更

ダンパー解説

この作業はダンパ−内の液面を上昇させることによりヘッドの欠けを軽減させる
方法です。3ヶ月〜半年に1回のダンパー交換、もしくはダンパー洗浄時の最後
に行います。時間的には、1日の作業終了時に行ってください。(ダンパー内を安
定させるために1日放置した後で、印刷を始めたほうが良いからです) この作業
を一度行えば、ダンパー内の液面は通常上昇したままになります。

1. ダンパーを取り外せるように、プリンターのカバーなどを取り外します。

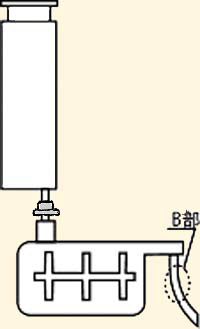

2. ダンパーをヘッドから取り外します。ダンパーはまっすぐ上に引っ張ると取り
 外せます。(ダンパー内を洗浄する場合はB部を取り外します。その後、B部を
 付け直してから液面を上昇させます。)

ダンパー解説       ダンパー解説

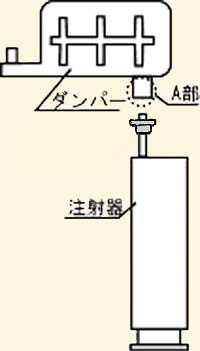

3. アダプタを取り付けた注射器先端をダンパーのA部に挿入します。

4. ダンパーを上下逆にして注射器のプランジャーをゆっくり引っ張ります。
 この時B部のチューブが折れないように注意してください。

5. ダンパー内の空気がほとんど無くなったら注射器の先端をダンパーから
 取り外し、ヘッドに取り付けてください。

6. カバーを取り付けてプリンターの電源を入れたらクリーニングを行います。


※1 ダンパー内の空気は完全になくなりません。ダンパー内の約80%がイ
   ンクで満たされるように作業を行ってください。
その他パーツ                       プリンタヘッドなど、その他パーツについてはお問い合わせ ください。                       ご購入時の注意事項                        楕円フィルタダンパー/標準・円形フィルタダンパー使用によって生じる プリ ンタメーカーとお客様の保守契約が無効になるなどのリスクはお客様に負って いただきます。
